Luce RGB

INTRODUZIONE

Rappresenta la luce RGB, questo componente permetterà il controllo della luce RGB.

CASI D’USO

• Questo componente ti permette di controllare tutti i tipi di luci RGB, e di impostarle con differenti gateway.

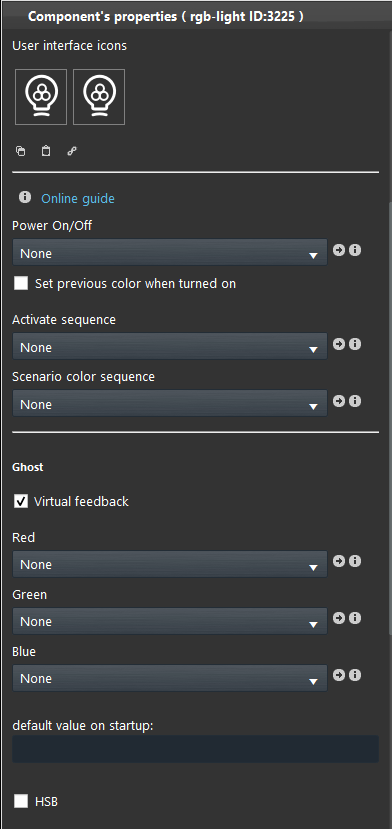

PROPRIETA’ DEL COMPONENTE

Componente On / Off: Componente interruttore per accendere o spegnere la luce RGB;

Attiva sequenza: Aggiungi un componente Interruttore, Luccheto, Info colorato oppure Info testuale per attivare lo Scenario sequenza colore.

HSB: Se attiva andrà a modificare il funzionamento del cursore nel componente RGB che se sposta se questo viene trascinato a destra andrà a schiarire il colore e se trascinato verso sinistra a per dargli una tonalità più scura.

GHOST

Feedback virtuale: Il componente non richiederà un feedback derivante da un dispositivo fisico.

Rosso: Collega un componente Cursore per impostare la percentuale del canale Rosso;

Verde: Collega un componente Cursore per impostare la percentuale del canale Verde;

Blu: Collega un componente Cursore per impostare la percentuale del canale Verde;

Valore predefinito all’avvio: In questo campo di testo puoi impostare un valore di default che viene impostato ogni volta che il server si avvia.

KNX

Questo componente è realizzato usando il gateway KNX.

Potete far riferimento al capitolo “Gateways / Protocols” per ottenere ulteriori informazioni.

Feedback virtuale: Si prega di far riferimento al capitolo “KNX protocol”;

Read bus value on startup:  Si prega di far riferimento al capitolo “KNX protocol”;

DPT: Seleziona il Dpt tra 5.001 oppure 232.600.

Rosso o RGB: Inserisci gli indirizzi di gruppo di scrittura e lettura per il controllo del canale del Colore Rosso. Nel caso si utilizzi il DPT 232.600, l’aggiunta degli indirizzi verrà fatta solo sui primi campi di testo (Indirizzo di scrittura/lettura).

Verde: Inserisci qui gli indirizzi relativi al controllo del canale Verde;

Blu: Inserisci qui gli indirizzi relativi al controllo del canale Blu;

EVE Remote Plus

Ci sono tre possibili modalità di visualizzazione: “CLASSICA”, “MODALE” and “NASCOSTA”. Per maggiori informazioni consulta la guida delle “Proprietà comuni“

VISULIZAZIONE CLASSICA

Questo è uno dei risultati possibili del componente Dimmer all’interno della applicazione Eve Remote Plus (modalità stile).

Le luci RGB sono mostrate con le maschere seguenti:

Luce RGB ⇒ Icona luce RGB

 Luce spenta= Icona vuota (Icona modificabile, Figura 1)

Luce accesa= Icona piena (Icona modificabile, Figura 2)

 Colore

 Luminosità

Figura 2

VISUALIZZAZIONE A MAPPE

Questo è solo uno dei risultati possibili del componente in EVE Remote Plus (Map Style)

Le icone possono essere personalizzate in base alle proprie necessità, dal simbolo al colore e dimensioni.

In questo caso, possiamo vedere l’icona di default:

Luce RGB ⇒ Icona luce RGB

Luce spenta= Icona vuota

 Luce accesa= Icona piena

  Palette colori

 Luminosità

Palette dei colori (Classica e a Mappe)

Per poter salvare i vari colori all’interno della Palette, seleziona un colore dal “Selezionatore di colori”, dopo di che clicca uno dei “Preset” finchè non diventerà del colore selezionato. Una volta salvato, il preset, se cliccato, imposterà la luce RGB di quel colore specfico.

Come viene rappresentata la Palette dei colori completa all’interno dell’interfaccia utente (Classica, Mappe)

Questo è il risultato visivo della Palette dei colori all’interno dell’interfaccia completa, ogni volta che un preset verrà premuto, la luce a cui il componente è stato collegato sarà impostata di conseguenza. In oltre puoi sovrascrivere i preset come si preferisce, tieni premuto il preset che vuoi sovrascrivere finche questo non cambierà con il nuovo colore scelto.

Sequenza di colori luce RGB

La sequenza di colori è una feature che permette al project manager di costruire uno scenario il quale determinerà la sequenza di colori che verrà impostata ad una luce RGB.

Aggiungi un nuovo scenario al progetto, dopo di che trascina il componente luce RGB all’interno di azioni scenairo e scegli un colore dal selezionatore nella parte destra di quest’ultimo. Tra ogni colore aggiungi un ritardo, come raffigurato nell’immagine sottostante.

Questa oparazione può essere ripetuta per quante volte si vuole.

Passo 1:

Aggiungi un nuovo componente scenario all’interno del progetto EVE Manager.

Passo 2:

Trascina il componente Luce RGB all’interno dello Scenario come raffigurato nell’immagine sottostante.

Questa operazione può essere ripetuta per quante volte si desidera.

Passo 3:

Ora accedi alle proprietà del componente luce RGB e inserisci lo scenario impostato con la sequenza di colori all’interno della lista di opzioni chiamata (inserisci il nome della lista…). Lo stesso scenario può essere utilizzato per molteplici componenti luce RGB.

Passo 4:

Aggiungi un nuovo componente Interruttore nel progetto trascinandolo dalla sezione Liberia componenti.

Passo 5:

Collega il componente Interruttore al componente Luce RGB al menù a tendina chiamato Attiva sequenza.

Visualizzazione da interfaccia utente (Classica e a Mappe)

L’immagini sottostanti rappresentano i risultati visibili della sequenza di colori all’interno di entrambe le interfacce utente. Ogni volta che la luce RGB viene accesa la sequenza inizierà. La sequenza verrà reimpostata ogni volta che il dispositivo RGB viene acceso.

Interfaccia Utente Classica
