Info Testuale

INTRODUZIONE

Permette di vedere differenti testi con differenti colori nella interfaccia utente in base allo stato On / Off .

CASI D’USO

• Puoi usare il componente Info testuale per fare feedback testuali personalizzati da collegare a un componente (interruttori, sensori, ecc).

PROPRIETA’ DEL COMPONENTE

Testo:

Quando il valore è 0: Inserisci testo che verrà visualizzato nell’interfaccia utente quando il valore sarà 0;
Quando il valore è 1: Inserisci testo che verrà visualizzato nell’interfaccia utente quando il valore sarà 1;

Colore:

Quando il valore è 0: Scegli il colore dell’icona quando il vaore è 0 (tasto destro nel riquadro);
Quando il valore è 1: Scegli il colore dell’icona quando il vaore è 1 (tasto destro nel riquadro).

Valore predefinito all’avvio: Qui puoi impostare il valore che sarà impostato come predefinito all’avvio del server.

KNX

Questo componente è realizzato usando il gateway KNX.

Potete far riferimento al capitolo “Gateways / Protocols” per ottenere ulteriori informazioni.

Virtual Feedback (check box):si prega di far riferimento al capitolo “KNX protocol”;

Read bus value on startup (check box):si prega di far riferimento al capitolo “KNX protocol”;

Write / Feedback address

Ilevia Control

Ci sono tre possibili modalità di visualizzazione: “CLASSICA”, “MODALE” and “NASCOSTA”. Per maggiori informazioni consulta la guida delle “Proprietà comuni“

INTERFACCIA UTENTE CLASSICA

Ecco il risultato del componente nell’interfaccia in Ilevia Control (stile classico).

Info testuale stato On (Figura 1)

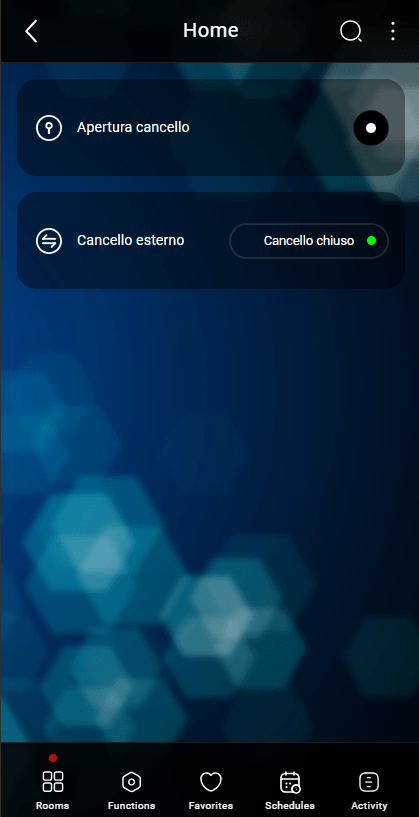

Info testuale in stato Off (Figura 2)

Figura 2

INTERFACCIA UTENTE MAPPE

Eco un esempio di un possibile risultato visivo del componente Info testuale all’interno dell’interfaccia utente a mappe nell’applicazione di Ilevia Control (stile a Mappe).

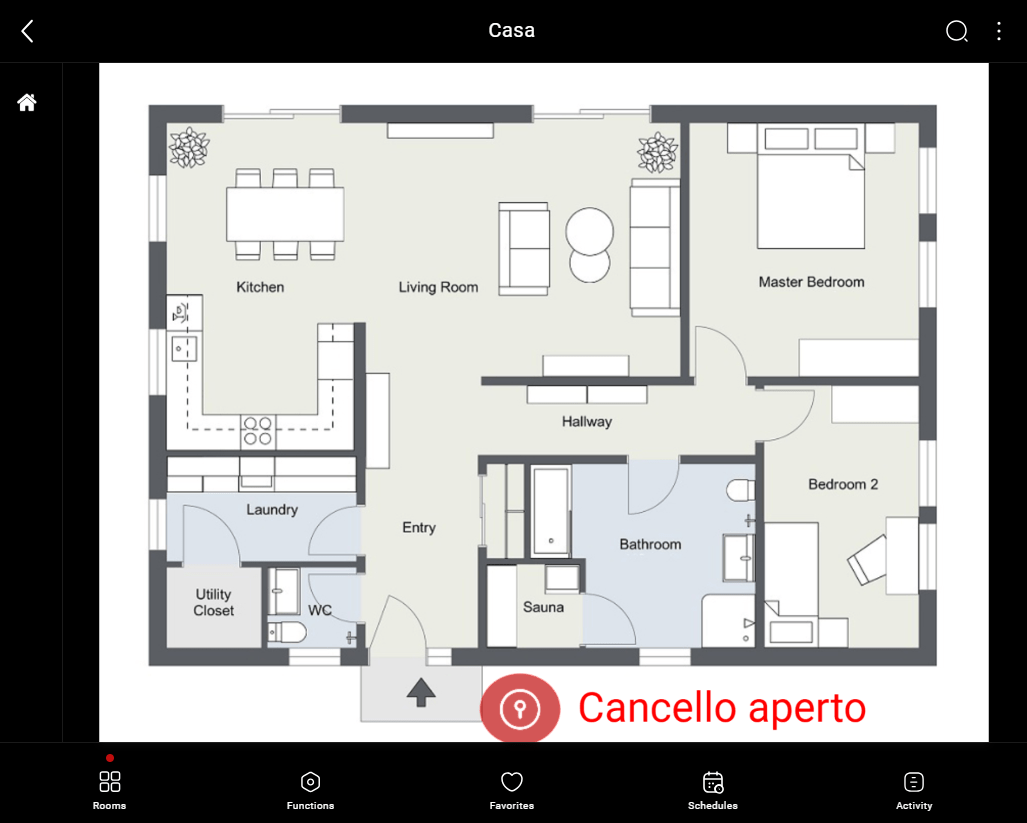

Info testuale con stato 0 (Figura 1)

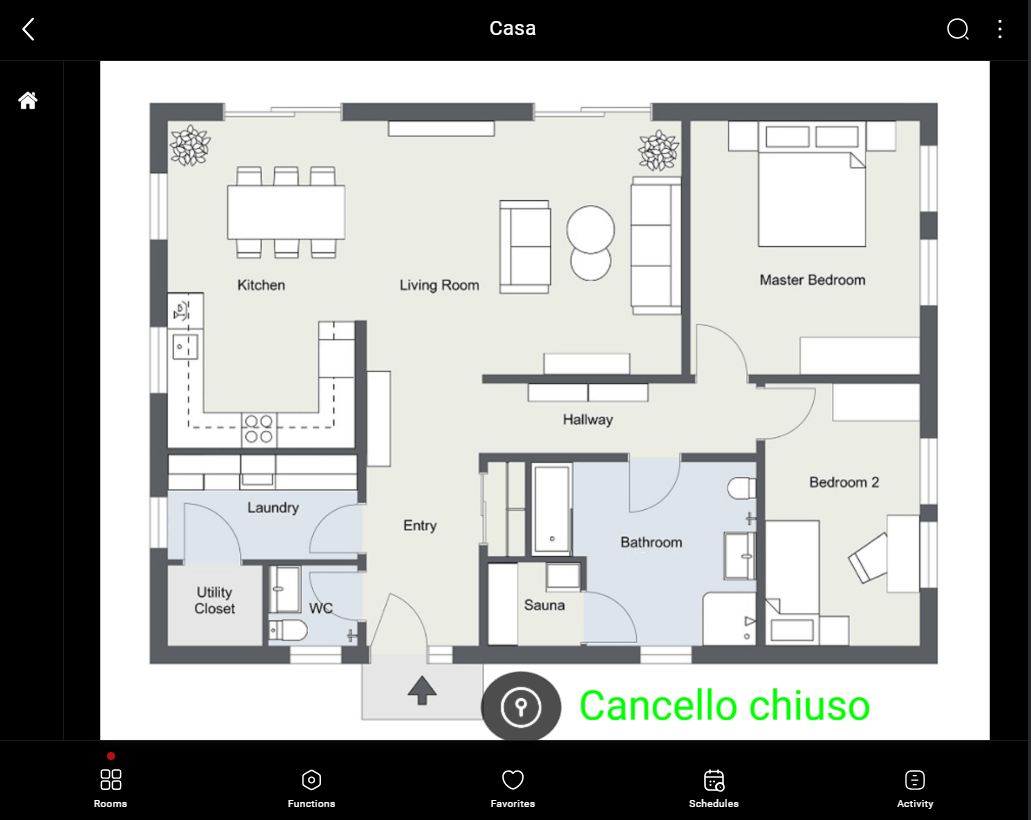

Info testuale con stato 1 (Figura 2)

Figura 2
