DAHUA IVS

INTRODUZIONE

Questo gateway permette di integrare le regole IVS di molteplici telecamere IP Dahua con il server Ilevia. Questo vuol dire che una volta aggiunte le Telecamere IP Dahua al progetto del software di configurazione di Ilevia potrai gestire alcune delle funzioni del dispositivo.

PROPRIETÀ GATEWAY

IP: Inserisci l’indirizzo IP del del dispositivo Dahua;

Porta: Iniserisci la porta utilizzata per la connessione al dispositivo. Porta di default: 80;

Username: Inserisci qui il nome utente utilizzato per l’utente Admin nel dispositivo Dahua;

Password: Inserisci qui la password dell’utente amministratore;

Intervallo del Polling (ms): Questo è il tempo d’attesa che il dispositivo rispetterà per l’invio della richiesta di keep alive;

Risposta di Timeout (ms): Questo è il tempo in ms che il server aspetterà per una risposta dal dispositivo Dahua.

Configura: Questo pulsante, una volta cliccato, creeerà i componenti rispettivamente alle regole IVS create nel dispositivo Dahua, all’interno della sezione “I miei componenti” nella sezione componenti del software di cofigurazione di Ilevia.

• Scarica ed installa EVE Logic plugin per abilitare i plugin (link);
• Dopo aver caricato il progetto ,eve sul server, aspetta un paio di minuti per le logiche che si aviino.

Configurazione gateway

Passo 1:

Apri EVE Manager e accedi alla sezione Gateway. Dopo di che clicca tasto destro -> Crea Gateway o clicca l’icona “+” nella parte destra della schermata.

Ora dalle proprietà del gateway, cliccando il menù a discesa chiamato Protocolli selezionare il gateway Dahua IVS.

Completa i parametri del gateway con quelli relativi al dispositivo Dahua. Dopo di che carica il progetto sul server.

Una volta caricato il progetto sul server e il software Logiche è partito correttamente, clicca il pulsante Configura presente nella parte inferiore dei parametri del gateway.

Se la procedura è stata completata con successo, potrai visualizzare i componenti all’interno della sezione “I miei compoenti“.

Dettagli dei componenti importati

Una volta che l’importazione è completa si presenteranno molteplici componenti. Ogni componente rappresenta un comando differente dell’IVS. In più, un nuovo componente chiamato IVS Dahua viene creato, questo componente permette di creare logiche tra i dispositivi nel progetto Ilevia e le regole IVS della IP camera Dahua.

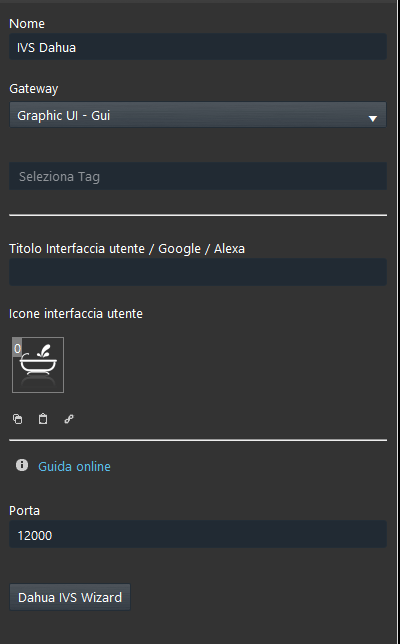

IVS Dahua

Questo componente permette di creare logiche integrate tra i dispositivi all’interno del progetto Ilevia.

Port: Parametro personalizzabile, rappresenta la porta utilizzata dal server X1 per ricevere i comandi IVS dall’IP camera.

Dahua IVS WIzard: Questo wizard permette di creare logiche tra dispositivi all’interno del progetto Ilevia e IP camera Dahua. Clicca qui per consultare la guida per la spiegazione sul funzionameto dello wizard.

Gruppi importati

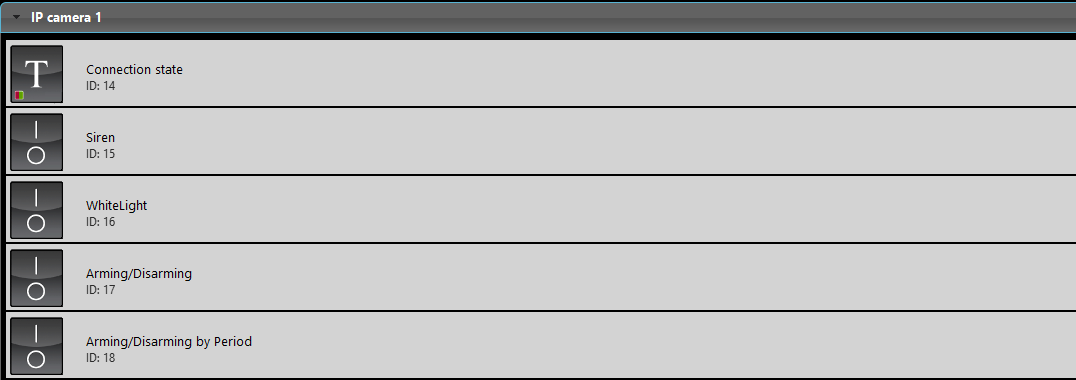

Gruppo 1

I gruppi importati contengono componenti che rappresentano gli stati e comandi generali della IP camera Dahua.

• Stato connessione: Questo componente Info color rappresenta lo stato della connessione che ha il server con l’IP camera Dahua.
• Siren: Questo componente Interruttore indica se l’allarme della Sirena è attiva oppure no.
• Whitelight: Questo componente Interruttore rappresenta la luce bianca dell’IP camera Dahua. Questo componente permette di accendere o spegnere della luce bianca.
• Arming/Disarming: Questo componente Interruttore che permette di Abilitare o disabilitare l’allarme interno all’IP camera.
• Arming/Disarming by period: Questo componente Interruttore permette di Abilitare o Disabilitare l’allarme basato su un periodo di tempo.

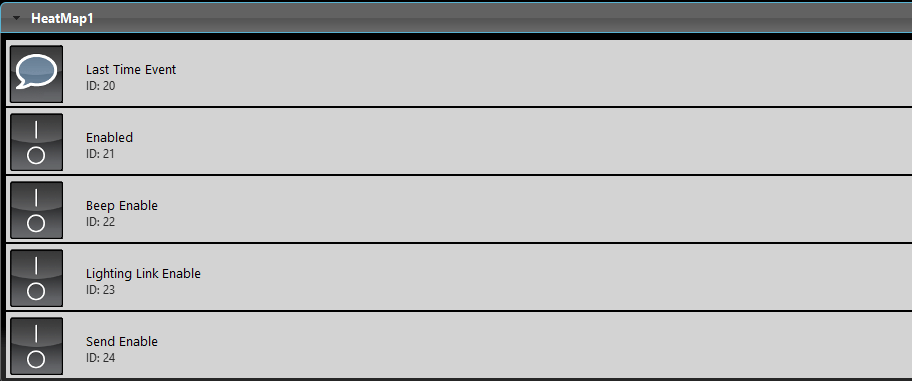

Gruppo 2

Questo gruppo contiene i componenti che rappresentano la Heat Map della IP camera Dahua. Heat Map era utilizzato per riconoscere il livello dello spostamento di oggetti in movimento in un certo periodo di tempo. Supporta le statistiche della densità della popolazione all’interno di un certo periodo di tempo, e mostra lo spazio con colori differenti.

• Last time event: Questo componente Info mostra la data e l’ora dell’ultima volta che l’evento Heat Map è stato eseguito.
• Enabled: Questo componente interuttore permette di Abilitare o Disabilitare l’evento di Heat Map all’utente.
• Beep Enabled: Questo componente Interruttore permette di Abilitare o Disabilitare il suono Beep una volta che l’evento Heat Map viene eseguito.
• Lighting link enable: Questo componente Interruttore permette di Abilitare o Disabilitare il collegamento con l’illuminazione sull’IP camera Dahua.
• Send Enable: Questo componente Interruttore permette di Abilitare o Disabilitare l’invio dell’esecuzione da parte del server Ilevia verso l’IP camera Dahua.

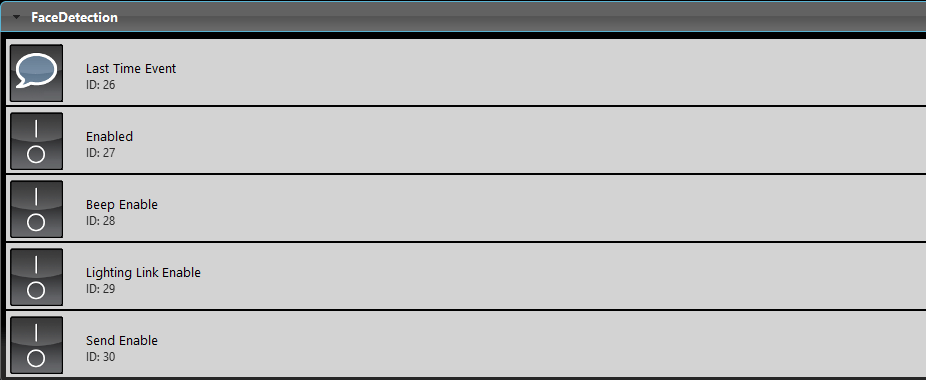

Gruppo 3

Questo gruppo contiene i componenti che rappresentano l’evento FaceDetection della IP camera Dahua. L’identificazione facciale serve per riconoscere la presenza di facce umane che compaiono nel video e possono attivare snapshot, registrazioni e allarmi.

• Last time event: Questo componente Info mostra la data e l’ora dell’ultima volta che l’evento Face Detection è stato eseguito.
• Enabled: Questo componente interuttore permette di Abilitare o Disabilitare l’evento di Face Detection all’utente.
• Beep Enabled: Questo componente Interruttore permette di Abilitare o Disabilitare il suono Beep una volta che l’evento Face Detection viene eseguito.
• Lighting link enable: Questo componente Interruttore permette di Abilitare o Disabilitare il collegamento con l’illuminazione sull’IP camera Dahua una volta che l’evento Face Detection viene avviato.
• Send Enable: Questo componente Interruttore permette di Abilitare o Disabilitare l’invio dell’esecuzione da parte del server Ilevia verso l’IP camera Dahua.

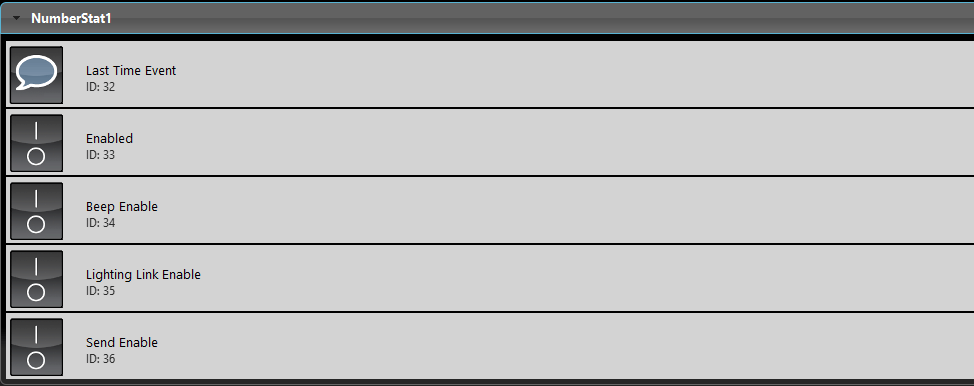

Gruppo 4

Questo gruppo contiene i componenti che rappresentano l’evento di Number stats. La funzione Number stats esiste per creare statistiche sulle persone che entrano ed escono da un’area specifica dell’immagine e, alla fine, restituisce i dati statistici.

• Last time event: Questo componente Info mostra la data e l’ora dell’ultima volta che l’evento Number stat è stato eseguito.
• Enabled: Questo componente interuttore permette di Abilitare o Disabilitare l’evento di Number stat all’utente.
• Beep Enabled: Questo componente Interruttore permette di Abilitare o Disabilitare il suono Beep una volta che l’evento Number stat viene eseguito.
• Lighting link enable: Questo componente Interruttore permette di Abilitare o Disabilitare il collegamento con l’illuminazione sull’IP camera Dahua una volta che l’evento Number stat viene avviato.
• Send Enable: Questo componente Interruttore permette di Abilitare o Disabilitare l’invio dell’esecuzione da parte del server Ilevia verso l’IP camera Dahua.

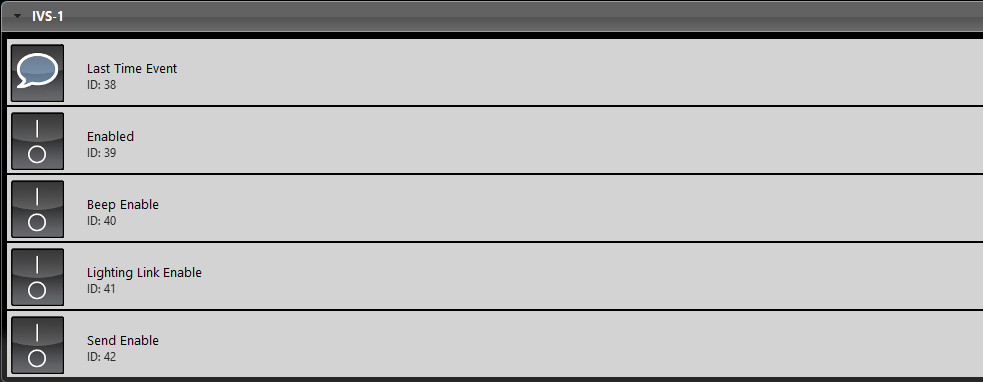

Gruppo 5

Questo gruppo contiene i componenti che rappresentano le regole IVS create all’interno dell’interfaccia web dell’IP camera Dahua.

• Last time event: Questo componente Info mostra la data e l’ora dell’ultima volta che l’evento IVS è stato eseguito.
• Enabled: Questo componente interuttore permette di Abilitare o Disabilitare l’evento di IVS all’utente.
• Beep Enabled: Questo componente Interruttore permette di Abilitare o Disabilitare il suono Beep una volta che l’evento IVS viene eseguito.
• Lighting link enable: Questo componente Interruttore permette di Abilitare o Disabilitare il collegamento con l’illuminazione sull’IP camera Dahua una volta che l’evento IVS viene avviato.
• Send Enable: Questo componente Interruttore permette di Abilitare o Disabilitare l’invio dell’esecuzione da parte del server Ilevia verso l’IP camera Dahua.
