chartReport


INTRODUZIONE

Questo componente permette di creare Report usando informazioni registrate e per mostrarle all’interno di un file excel. Ongli informazione derivante da uno specifico componente può essere usato per essere rappresentato in un grafico e può essere inviato tramite una email giornalmente, settimanalmente, annualmente.

CASI D’USO

  • L’utente vuole vuole avere un report settimanale, mensile o annuale dei consumi domestici.
  • L’utente vuole riceve un report settimanale sul consumo fatto all’interno della propria abitazione.
Componenti per la configurazione del componente report

CREAZIONE DEL GRUPPO REPORT

Come sempre è chiesto di trascinare i componenti richiesti dalla area “Componenti”. La particolarità di questo componente è dato dall’uso di differenti componenti all’interno un singolo guppo per completare il lavoro. Come puoi vedere dall’immagine a fianco puoi vedere i componenti richiesti (Email account, Email, Conatto, Report).

Nota:
In questa guida, noi andremo a spiegare solo il componente “Report” Per le configurazione degli altri componenti consulta queste altre guide:

Proprietò componente report all'interno del software di configurazione domotica EVE Manager

PROPRIETA’ DEL COMPONENTE

Titolo e Icona del componente sono personalizzabili. Consulta la guida delle “Proprietà comuni“.

GUI

Questo componente è stato creato usando il gateway Graphic UI.

Potete far riferimento al capitolo “Gateway / protocolli” per ottenere ulteriori informazioni.

Componente da utilizzare:(button) Componente che definisce i dati mostrati all’interno del file excel, dopo averlo cliccato potrai trascinare all’interno della finestra i componeneti desiderati (un esempio è componente “info”);

Intervallo di invio:(dropdown) Questa opzione ti permette di scegliere di inviare un report giornalmente, mensilmente, annualmente;

Nome modello:(empty text field) puoi usare ilevia_enrgy per un template già creato;

Destinazione Email:(dropdown) seleziona il componente email che hai configurato;

Calcola il report:(pulsante) una volta cliccato il sistema EVE compilerà il foglio excel report creato con le informazioni di quell’istante.

FILEZILLA: COME CONNETTERTI AL TUO SERVER TRAMITE IL PROTOCOLLO FTP

Accedere al tuo report template è molto semplice usando un software come Filezilla (disponibile per windows e macOS). Per connettersi ad un server FTP, inserisci l’indirizzo del tuo server nella casella Host nella barra della connessione rapida. Il nome utente e la password è eveweb, inseriscili nei campi corrispondenti. Clicca Connessione rapida oppure prima Invio per connettere al server.

Una volta connesso, nella barra del sito remoto troverai tutte le cartelle all’interno del server, vai a / http / logic / plugins / Report / template e troverai il modello, fai doppio clic sul file e lo scaricherà sul tuo computer ..

COME CREARE IL PROPIO REPORT GIORNALIERO

In questa parte della guida, noi andremo a spiegare come personalizzare e fare il yuo report personale.

dopo aver scaricato il file, per esempio, ilevia_energy_daily.xlsx dal tuo server potrai cominciare ad editarlo, puoi avere i tuoi dati e il tuo layout. Qui sotto potrai trivare trovare i passi da seguire per farlo:

  • Apri il file ilevia_energy_daily.xlsx
  • Nella riga e colonna che più preferirai dovrai usare sempre questo formato per i valori: %date% e %dayvalues%: ILTUOTESTO_L1% (il componente “Registratore” è raccomandato per la registrazione dei dati, è importante capire il componente prima di procedere. E’ importante che il Registratore immagazzini i dati durante intervalli specifici di tempo che puoi impostare in base ai propri bisogni, avrà bisongno di un componente per mostrare i dati registrati come per esempio un “Info”).
  • Ricorda puoi utilizzare un template già fatto che noi provvediamo per accellerare il processo (il percorso per l’FTP è /http/logic/plugins/Report/templates).
  • Ricorda che dopo aver modificato il file ilevia_energy_daily.xlsx, di caricarlo nuovamente all’interno del tuo server tramite Filezilla (semplicemente trascina il file all’interno della cartella template).

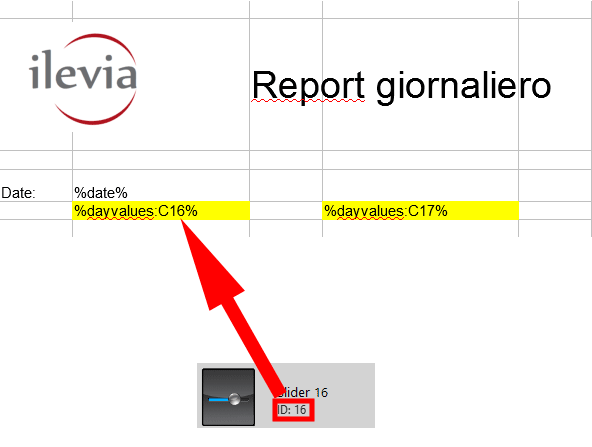

modello di template predefinito per la rappresentazione dei dati registrati per il Report
Finestra dialogo per immissione componenti da rappresentare all'interno del file .xlsx in EVE Manager

%date%

La data del Report

%dayvalues:L1%

Il valore del 1° componente nella finestra “Componente da utilizzare”. In questo caso guardando l’immagine sottostante potrai sapere che %dayvalues:L1% sarà %dayvalues:Energy_produced_L1% (L1 mena LINE1) il secondo valore sarà %dayvalues:Energy_Consumed_L2% (L2 mean LINE2) etc.. Per questo esempio, noi abbiamo usato il “Registratore” per registrare dati e due componenti “Info” per mostrare i dati.

ESEMPIO DI UN REPORT GIORNALIERO DEL CONSUMO DI ENERGIA

Grafico risultato registrazione dati per il componente Report nel software di configurazione EVE Manager
